产品规格 | |
机型尺寸 | 60 英寸 |
打印区域/小时,最大宽度,草稿模式,涂料纸 | 555.3 平方英尺/小时 |
机械打印时间,彩色图像,最佳模式,D 尺寸光面纸(美制) | 7 分钟/页 |
机械打印时间,彩色图像,正常模式,D 尺寸光面纸(美制) | 6 分钟/页 |
打印质量/技术 | |
打印技术 | HP 热感应式喷墨技术 |
分辨率 | 最高 1200 x 600 dpi(光面介质) |
打印头喷嘴 | 524 |
分辨率技术 | HP 第三代“富丽图” |
墨盒数 | 6 个(青色、品红、黄色、黑色、淡青色和浅品红) |
墨水类型 | 随附基于染料的墨水 |
墨滴大小 | 14 皮升(黑色)、12 皮升(彩色) |
纸张处理/介质 | |
最大卷筒长度 | 300 英寸 |
文件装帧 | 卷筒进纸、单页进纸、自动切纸器和收纸轴 |
双面打印(纸张正反两面均打印) | 无(不支持) |
标准介质尺寸 | A、B、C、D、E |
介质类型 | HP 不褪色乙烯基黏胶纸、普通纸、HP 油画布; 磨砂纸、喷墨纸、油画布、HP 普通纸、HP 专业打样纸(香型)、胶片、相纸、羊皮纸;横幅、聚丙烯、灯箱布 |
推荐的介质重量范围 | 145 磅 |
内存/打印语言/字体 | |
标配内存 | 128 兆 |
标准打印语言 | TIFF 6.0、JPEG、CALS G4、HP-GL/2、HP-RTL |
连接 | |
标准连接 | HP Jetdirect WIO 10/100 内置打印服务器,支持 TCP/IP(包括 LPR 和 IPP )、AppleTalk、IPX/SPX 协议;符合 IEEE 1284 标准的 Centronics 并行端口 |
选配连接特性 | HP Jetdirect 620n、630n、635n |
Macintosh 兼容性 | 不兼容 |
兼容网络操作系统 | |
兼容操作系统 | Windows 2000;Windows XP Home; Windows XP Professional; Windows Vista |
尺寸/重量/保修 | |
标准尺寸 (宽 x 长 x 高) | 96 x 27 x 50 英寸(2430 x 680 x 1280 毫米) |
最大尺寸 (宽 x 长 x 高) | 96 x 27 x 50 英寸(2430 x 680 x 1280 毫米) |
重量 | 264 磅(120 千克) |
标准保修 | 1 年免费保修,第二工作日现场服务。 HP Supportpacks 和服务协议为您提供最长 5 年的保修时间,并可以提供全年 5 小时内响应的全天候服务(视所在国家或地区而定)。 另外还提供 Installation Supportpack。建议您随时进行预防性维护,以尽量减少故障停机时间。 |
包装箱内的物品 | |
包装箱内的物品 | HP Designjet 5100 打印机、60 英寸支架、60 英寸卷纸轴、60 英寸收纸轴、打印头(6 个)、试销墨盒(6 个)、用户维护套件、3 英寸卷纸轴适配器套件、用户文档、打印机安装软件和电源线 |
是否随附电缆? | 否 |
随附的软件 | 用于 Windows 2000、Windows XP Home、Windows XP Professional、Windows Server 2003、Windows Vista(R) 的驱动程序; 惠普(HP)嵌入式 Web 服务器文件发送器 |
黄:5
红:3
青:2
黑:1
误区一:墨盒可以无限制地添加墨水
许多人认为,墨盒只不过是一个盛装墨水的容器而已,只要墨盒表面没有破裂,就可以继续添加墨水。其实,这又是一大误区。
首先,墨盒内的海绵有一定的寿命,当海绵多次重复“吸收——释放”墨水这一过程或使用超过一定的时间后,海绵的吸墨能力将会有所降低,这样,填充进墨盒的墨水将无法被海绵完全吸收,墨盒内的墨水对喷嘴部分的压力将变大,导致墨水从喷嘴处流出。这也就是不少人抱怨加注墨水打印量不如原装墨水的一个原因。
更为严重的是打印机无法监测这部分流往废墨垫的墨水,因此可能导致废墨垫的实际废墨量远大于打印机监测出的废墨量,这样在打印机尚未发出废墨超容报警时,废墨就已经溢出,造成打印机的损坏。
其次,在墨盒与喷头进墨口之间是依靠一个橡胶密封圈保证墨盒与喷嘴的密封,保证墨水不能渗出。长期使用或墨盒的多次拔除都会使密封圈老化,密封效果变差,导致墨水从结合部渗出,这样就会使墨水在喷头上堆积并混合,造成底部墨水的混色,直接的结果就是打印图稿时变色,需要打印多张图稿后颜色才能恢复正常。这一情况也会导致墨水的浪费和打印机废墨量的增加。
其三,无论填充多好的墨水,在多次填充后都有一些杂质或灰尘被带入墨盒内部。这些灰尘在墨水流动时将被带往并吸附在墨盒的过滤网上,随着灰尘的增加,墨盒过滤网将被堵塞,造成墨水流动不畅,从而使打印时出现断线等问题。而如果过滤网完全堵塞,还可能出现无法打印等故障。
因此,墨水填充超过十次或一个墨盒使用超过一年时,最好考虑更换新墨盒,避免出现各种问题。
误区二:打印机废墨超容,用程序清零即可
近来,打印机注墨前的废墨超容问题在各论坛讨论得也非常热烈。很多朋友认为,废墨超容后只需要运行打印机维护程序,将打印机废墨计数器清零就可以了。
其实维护程序的废墨清零只是将打印机中的废墨计数器清零,打印机因喷头清洗、开机自检等原因产生的废墨仍然存在。如果我们只是将废墨计数器清零,而不清洗打印机废墨垫的话,在打印机继续工作的过程中,废墨垫里的废墨将持续增加。一旦打印机的废墨垫充满废墨,废墨就有可能流出。
如果这些废墨流向打印机的电源板或控制板,将造成电路板的短路,从而造成打印机的损坏。即便废墨不溢出,当打印机废墨超量的情况下,废墨垫挥发出来的蒸气也会对打印机电路板、动作机构乃至喷头造成损坏。
当然,还有一些朋友认为当打印机废墨超容警告时,废墨垫里的废墨并没有满,并不需要清洁废墨垫。的确,在许多地方(特别是南方高温地区)打印机废墨报警时,废墨垫上并没有多少墨水,加之打印机报警留有一定的余量,因此给许多朋友带来“没什么危险”的印象。但我们不能把这作为不需要清理废墨垫的理由,因为废墨垫上的废墨量有许多的变数,如温度的高低,空气湿度的大小,打印机是否有漏墨等,而且,即便是第一次废墨报警时废墨没有溢出,那第二次、第三次报警呢?
笔者在这里建议厂家是否考虑改变设计将废墨盒移到打印机外,避免废墨溢出损坏打印机呢?
误区三:使用永久性芯片可让打印机不洗喷头,省墨水
随着连供系统的推广,打印机墨盒的永久性芯片也被不少朋友采用。现在的永久性芯片一般有两个功能:一是不用解码,只要打印机关机,芯片上的计数器就会清零,使打印机认为墨盒中的墨水是满的。二是免喷头清洗,也就是说开机后打印机不执行喷头清洗动作,可以节约一些墨水。
就是由于永久性芯片的这些优点,许多不是采用连供系统的普通用户也将墨盒上的芯片换为永久性芯片。但由于普通用户的日常打印量较小,如果打印机长期不用,喷头内的墨水必然因水分的蒸发而黏度增加或干涸造成堵塞。这只有依靠打印机开机时的自动清洗喷头来解决问题。而加装永久芯片后,打印机开机将不清洗喷头,只有用户在打印后发现不正常才会清洁喷头,这样不仅不能节约墨水,还会造成更多的打印纸和墨水的浪费。
当然,对于大打印量的连供系统用户而言,由于每日都需要进行大量的打印,墨水尚未干涸就被新墨水带出,因此不容易出现堵塞现象。但是有不少用户反映,在使用连供系统一段时间后打印质量有所降低。有人一直认为这是由于喷头老化或墨水不良造成的,但有一次为一台使用连供系统的打印机进行喷头清洗时,在用第二期连载文章中的方法检查喷头时,发现有许多喷嘴虽然能够喷出墨水,但所喷出的墨水却有明显的分叉现象,而在清洗完喷头后,打印质量有所上升。
究其原因,这就是在喷嘴部分有一些东西堵塞了部分喷嘴,在进行测试页打印时,由于喷嘴还能将部分墨水喷出,因此并不容易感觉到这种堵塞。但这种堵塞会导致喷出的墨滴变小,使墨滴在纸上的覆盖率不足,同时还会导致喷出的墨水飞斜,在纸上的定位产生偏移,这样打印出的图稿就让人感觉颗粒偏粗。
而造成喷嘴部分堵塞的原因,和采用永久性芯片,打印机开机不清洗喷头有一定的关系。使用永久性芯片时打印机并不自动清洗喷头,而用户也因为未感觉堵塞而不进行清洗。这样,杂质就容易长时间黏附在喷嘴的壁上且变得不容易被清洗。等到发现打印效果不佳时再进行喷头清洗也无法带出这些杂质了。因此,笔者建议大家在采用永久性芯片时,最好不要选用免喷头清洗的芯片。
完美演绎品质与性能

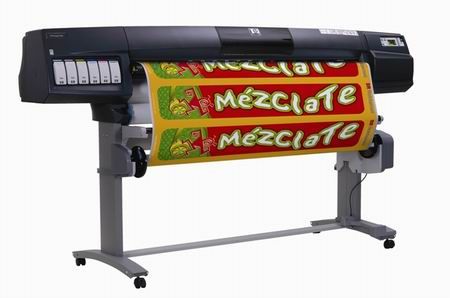

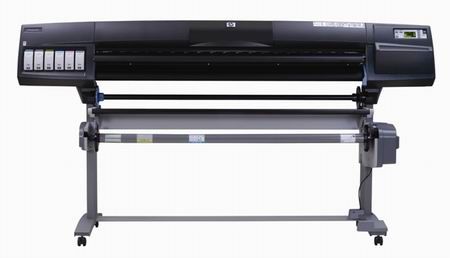

在输出品质方面,HP Designjet 5100采用了先进的6色惠普色彩分层技术和高达1200dpi分辨率的打印系统,从而能实现宽广的色域、连续的色调和平滑的色彩过渡,轻松满足用户对印刷品质的苛刻需求;同时,惠普专利墨水技术的应用,也能够最大限度地确保输出生动的色彩和亮丽的图像。
值得注意的是,HP Designjet 5100还专门针对中国市场的需求进行了个性化的研发,其针对中国市场最流行的背胶、灯片打印开发的纸张颜色曲线,在保证打印品质的同时还能够大幅提升打印速度;同时,HP Designjet 5100对各种流行的打印介质也表现出良好的纸张适配性能,通过外置的RIP(光栅图像处理器)能在各类打印介质上准确还原CMYK和RGB色彩。
可靠高效的输出保证
HP Designjet 5100采用与HP Designjet 5500相同的技术平台,因而能够像HP Designjet 5500一样具有成熟的性能、高可靠性和易用性,确保企业能够充分利用这一久经验证的平台实现利润的提高。
HP Designjet 5100打印速度高达52平方米/小时,内置的HP Jetdirect 620n打印服务器卡采用了适合Windows环境的无驱动程序打印,工作流程可轻松连接网络,从而大大提高生产效率。它还支持包括TIFF在内的5种嵌入式打印机语言,提供直接的TIFF打印通道,能满足企业用户的各种打印需求。此外,HP Designjet 5100还采用寿命较长的0.85英寸超宽打印头,标配了高容量收纸轴、卷筒进纸、自动切纸器以及具有“热插拔”功能的惠普原装墨盒,这些人性化的配置能大大减少人工干预程度、实现无人值守,进而节省时间,为企业提高生产效率。
高性价比的综合成本
相对市场上同类型打印机产品而言,HP Designjet 5100具有令人心动的高性价比。由于配置了资源节省型的HP 705号Designjet原装墨盒,使用HP Designjet 5100能够降低印刷业务的处理时间和所需人力,最终为企业用户节省大量的购买成本和附加成本。6个可独立更换的墨盒使得墨水的更换变得轻而易举,仅更换所需颜色的墨水即可;高达680毫升的超大容量,还能减少因墨盒更换而导致的打印中断次数,确保高生产率。
与此同时,由于HP Designjet 5100打印机、墨盒和打印头的内置智能技术支持交互式通信,可通过监控墨水余量来节省时间,并可在工作流程中断之前自动发出警报,提醒用户及时更换耗材,从而避免不必要的中断。此外,惠普还提供大量经过协同设计和测试的原装耗材产品,从而更好地确保了印刷业务的正常运行,降低了企业用户的总体打印成本,能够为客户带来更高的经济效益。
打印机正在进行校准时,您按下了前面板上的取消键。 | 如果打印机正在进行校准以校正内部错误,就可能会影响打印机的正常工作。 | |
Calibration Error | 打印机正在进行校准,但没有完成校准。显示屏显示错误代码,这里用XXXX表示。 | 按下ENTER继续。您可以继续打印,但是如果有问题,请与惠普客户支持中心联系。 |
Canceling firmware upgrade. Please wait. | 您正在下载新固件,操作已取消。 | 出现这种情况可能是因为您试图下载的固件/软件比您已有的版本旧,或者该版本与打印机不兼容。参见用户指南中的“升级您的打印机”。 |
Delete media profile? | 您将删除打印机中特定介质的介质配置文件。 | 有关下载介质配置文件程序的详细信息请参阅用户指南中的“介质配置文件下载”。 |
信息 | 说明 | 程序 |
Error processing job | 笔架上的行检测器看不到介质的边缘。出现这种情况可能是因为介质100%透明,或者透镜盖脏了。 | 装载其它介质试一试。如果显示同样的信息,则应清洗透镜盖。参见用户指南中的“透镜维护”。 |
Full ink cartridges needed | 处理PostScript (R) 图像时出现错误。作业的其余部分将被取消,打印将被删除。 | 检查PostScript驱动程序是否已正确配置。内部RIP设置必须设置为PostScript。这个设置设定为其它任何设置,就可能会出现这个错误。要了解其它信息,请参考所使用驱动程序的PostScript驱动程序文档 |
Full ink cartridges needed | 墨水系统启动时必须使用装满的墨盒,才能进行整个墨水系统的初始化。 | 取出墨盒,换上装满墨水的墨盒。 |
Have ink tube replaced or risk printer damage | 内部墨水系统软管迫切需要更换。 | 请与惠普客户支持中心联系安排现场访问,以便执行维护程序。 |
HP is not responsible for damage from use of non-HP ink. Select yes to replace | 为确保打印机输出完美的图像质量,请务必使用原装惠普组件。 | 选择yes,换上原装惠普组件。参见用户指南中的“订购附件”。 |
Initializing printer | 第一次使用电源开关打开打印机时,打印机需要一些时间。 | 您可以让打印机进入待机模式;这样可以更快地返回就绪状态。参见用户指南中的“待机”。 |
Ink drying, please wait | 介质已完成打印,但由于某些情况,图形需要时间进行干燥。 | 要调整干燥时间设置,请参见用户指南中的“干燥时间设置”。 |
Ink tube maintenance advised | 内部墨水系统软管需要更换。 | 请与惠普客户支持中心联系安排现场访问,以便执行维护程序。 |
信息 | 说明 | 程序 |
Ink tube maintenance required now | 要更换墨管可能会影响打印机的性能。 | 请与惠普客户支持中心联系安排现场访问,以便执行维护程序。 |
Insert | 没有安装耗材 | 将正确的打印头插入笔架组件中。检查互连接触电刷,看一看是否需要清洗。参见 用户指南中的“笔架互连接触电刷”。 |
Insert cleaner | 清洁器在打印机的右侧。 |
|
Insert ink cartridges | 这是墨盒拆除说明。 | 按照屏幕上的说明操作。参见用户指南中的“墨盒安装”。 |
Insert printhead | 这个信息提示您将打印头插入笔架组件中。 | 插入打印头。参见用户指南中的“打印头安装”。 |
Lift window to remove printheads | 您选择更换打印头,信息显示屏提供更换程序的指导。 | 详细说明请参考用户指南中的打印头安装。 |
Lift window to replace SETUP printheads | 打印机提示您打开打印机的观察窗,以便将标准打印头安装到打印机中。卸下打Setup印头前初始化打印机。 | 准确地执行Setup程序对于打印机的正常工作至关重要。使用打印机附带的“Setup说明”指导您完成这些步骤。 |
Media loaded incorrectly. Remove media. | 介质没有正确放置或对齐。 | 您必须取出然后重新装载介质,打印机才能继续工作。参见用户指南中的“装载卷筒介质” |
Media misaligned. | 打印机协助完成装载卷筒介质的过程。 | 参见用户指南中的“装载卷筒介质”。 |
信息 | 说明 | 程序 |
Media misaligned. | 介质没有直接送入打印机。 | 有关装载介质的指导原则,请参见用户指南中的“装载卷筒介质”。 |
Media mis-positioned. | 卷筒在打印机中的位置不正确。这可能是因为介质距离压纸卷筒左侧太远。 | 有关装载介质的指导原则,请参见用户指南中的“装载卷筒介质”。 |
Media too small | 您试图装载的介质太小,打印机无法使用。 | 有关打印机可以使用的最小介质尺寸,请参见用户指南中的“功能规格”。 |
Misalignment | 这意味着送入打印机时,介质的边缘不直。 | 重新装载介质,确保进纸时介质边缘平行且笔直。使从打印机出来的介质与进入打印机的介质对齐。参见 用户指南中的“装载卷筒介质”。 |
Misposition | 介质在打印机中的位置不正确。可能介质距离左侧或右侧太远。 | 检查确认您是否正确地装载了介质。参见用户指南中的“装载卷筒介质” |
No media profile available. Unload roll. | 您试图装载的介质没有与其相关的介质配置文件,因此打印机不知道如何在上面打印。 | 有关下载介质配置文件程序的详细信息请参阅用户指南中的“介质配置文件下载”。如果这样不成功,则打开打印机,然后重新关闭。 |
OK | 墨水系统工作正常。 | 无 |
Preventative maintenance advised | 打印机跟踪打印机执行的循环数。这个信息意味着打印机需要维护,以保持其性能,避免将来打印机停机。 | 请与当地惠普客户支持中心联系,安排方便的时间对打印机进行维护。参见 用户指南中的“维修,预防性维护”。 |
信息 | 说明 | 程序 |
Printer temperature is out of the printer's operating range. Printer cannot function. | 如果打印机周围的温度低于15摄氏度,打印机将停止工作,以保护打印机内的墨水系统。 | 确保温度在15摄氏度以上,关闭打印机,然后重新打开。 |
Printing Low memory | 打印机以前在接收时压缩了一个打印文件,现在正在扩展文件。 | 打印将在扩展数据后继续,但会比通常的速度慢一些。 |
Processing | 打印机接收到了一个打印文件,在开始打印前对信息进行处理。 | 不需要进行任何操作。 |
Receiving | 打印机正在接收文件。 | 不需要进行任何操作。 |
Receiving Low memory | 接收打印文件时,打印机的内存不足。 | 打印机将在继续接收数据的同时压缩文件。 |
Recover | 正在使用的一个打印头有问题。要想确切地知道哪一个打印头有问题,请进入打印头菜单,然后按下ENTER键。 | 有关执行此程序的说明请参阅用户指南中的“打印头恢复程序”。 |
Remove ink cartridge by pushing it in and up | 这是墨盒拆除说明。 | 按照屏幕上的说明操作。参见用户指南中的“墨盒拆除”。 |
Remove media weight. | 您正在将介质从打印机中卸载介质。您必须首先从收纸轴上取下介质平衡锤后才能完成这个过程。 | 如果不想使用收纸轴,您可以进入Utilities,TUR installed, 选择 No。 |
Replace | 打印机通知您有一个打印头需要更换。 | 更换打印头。参见用户指南中的“打印头状态信息”。 |
Replace cleaner | 打印机的设计是在您更换打印头时,必须同时更换清洁器。 | 有关清洁器的位置请参阅用户指南中的“组件识别”,有关执行此程序的说明请参阅“清洁器的拆除”。 |
信息 | 说明 | 程序 |
Replace ink cartridge | 这是墨盒拆除说明。 | 按照屏幕上的说明操作。参见用户指南中的“墨盒拆除”。 |
Reset Web Password | 显示这个信息时,您正在重新设置访问WebAccess工具的密码。 | 参见用户指南中的“HP Designjet WebAccess”。 |
Setup | 当新的软管安装到打印机中,并且安装了正确的setup打印头时,即显示setup信息。 | 当软管系统setup完成时,显示屏信息将要求您卸下它们,换上“标准打印头”。 |
Sheet misaligned. Lift lever to align with blue line or to remove media | 这意味着送入打印机时,介质的边缘不直。 | 重新装载介质,确保进纸时介质平行且笔直。使从打印机出来的介质与进入打印机的介质对齐。参见 用户指南中的“装载卷筒介质” |
Sheet required for calibration | 打印机提示您将介质装入打印机中后才能进行校准。 | 装载介质。 |
Switch power OFF | 打印机提示您将打印机断电。 | 使用打印机背面的电源开关关闭打印机。参见用户指南中的“打开和关闭打印机”。 |
Switch power OFF | 打印机中出现卡纸。 | 关闭打印机,清除卡纸。参见用户指南中的“清除卡纸”。 |
Switch power OFF | 打印机中出现卡纸。 | 关闭打印机,清除卡纸。参见用户指南中的“清除卡纸”。 |
信息 | 说明 | 程序 |
System Error | 打印机出现系统错误 | 系统错误有很多不同的类型,有一些错误允许您继续打印,另外一些错误则禁用打印机。参见 用户指南中的“系统错误信息”。 |
Unknown ink cart. Press ENTER = accept | 打印机不能识别您试图安装的墨盒。建议您只安装原装的惠普墨盒。使用非惠普墨盒不能保证图像质量。 | 订购并安装惠普墨盒,或者按下ENTER,接受未知的品牌。参见用户指南中的“订购附件”。 |
Waiting for nest | 打印机正在嵌套过程中。 | 不需要进行任何操作。有关嵌套的说明请参阅用户指南中的“页面嵌套”。 |
Warning! Tubes System has reached its END OF LIFE. Contact HP Representative. Replace Tubes System. | 打印机墨盒工作正常。您只应当在无人值守打印大型图像,并且没有足够的余墨完成图像时才卸下墨盒。 | 如有必要,卸下并更换墨盒。参见用户指南中的“墨盒拆除”。 |
WARNING!!! You are going to reset the WebAccess Password. | 您有WebAccess工具的安全设置。这是一个可选设置。如果您继续这个程序,则将重新设置访问WebAccess的密码。 | 在您忘记或不知道进入HP Designjet WebAccess的密码时出现这个情况。参见用户指南中的“HP Designjet WebAccess” |
This media must be cut manually | 装载的介质太厚或太坚固,切纸器无法剪切。 | 使用小刀或剪刀剪切介质 |
第一. 在室内写真喷画业务量多时,每天(8个小时左右)将墨头从机器上取下,用不掉纤维或纸屑的软布或纸巾沾湿浓度为95%的医用酒精,清洁打印头底部和侧面芯片,以及墨车插槽芯片部分(切忌擦拭打印头喷嘴)。
第二. 室内写真机在工作过程中,最右侧清洁盒部分会经常刮下打印头上的积墨,所以在使用一段时间后要冲洗或更换清洁盒。
第三. 往墨盒里加注墨水时,要先尽量排尽空气;否则会使空气进入导管并至打印头,从而引起打印头空烧,可能导致打印断墨或烧坏墨头。
4. 当打印头信息提示为“Recover” or “Replace” 时,可以将打印头从机器上取下,把打印头底部芯片部分(打印头充墨针孔勿进水)放在60度以上的热水中浸泡几分钟左右,取出打印头后用纸巾或软布沾干(切忌擦拭),即可上机使用。
